온도 컨트롤러

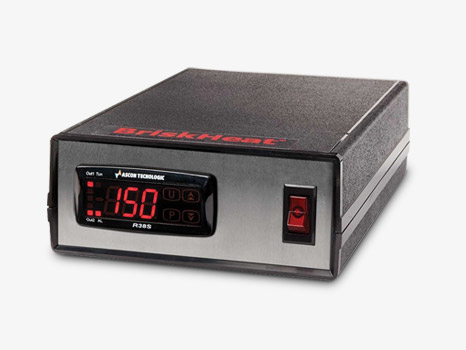

Features & Benefits

• 고급 PID 제어 또는 온/오프 제어 기능을 갖춘 탁상형 온도 컨트롤러
• 4키 터치 패드 인터페이스
• 실내, 건조한 환경 적용
• 히터에 컨트롤러를 배선하기 위한 5피트(1.5m) 온도 센서
• C14 전원 플러그 포함

• 전압 : 100 – 240VAC
• 최대 암페어 부하 : 북미 - 15암페어 / 유럽 - 10암페어
• 온도 제어 범위 : 0°C ~ 999°C
• 센서 입력 : J형 또는 K형 열전대 또는 PT100-RTD
• 정확도 : 25°C에서 ±0.5% 범위 ±1 자리
• 알람 : 가청 (고/저 절대값 또는 편차에 대해 프로그래밍 가능)
• 입력 전원 코드/연결 : 모델에 따라 입력 전원 플러그가 있는 6.5피트(2m) 길이
• 출력 전원 코드/연결 : 짝을 이루는 C14 플러그가 있는 C13 콘센트
• 특수 기능 : 자동 조정 기능이 있는 디지털 PID
• 환경 노출 : 작동 범위 : 0°C ~ 44°C
• 보관범위 : -20°C ~ 70°C
• 상대 습도 : < 95% 비응축 온도
• 인클로저 치수 : (W x H x L) 162mm x 66mm x 241mm
• 입력 전원 코드/연결 : 모델에 따라 입력 전원 플러그가 있는 6.5피트(2m) 길이

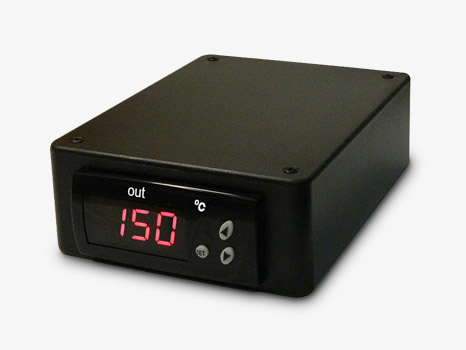

Features & Benefits

• 3버튼 인터페이스
• ON/OFF 제어
• 컴팩트한 탁상형 디자인
• 다양한 히터와 호환 가능
• 실내, 건조한 환경 적용
• 열전대 및 전원 출력 코드 포함

• 전압 : 120 또는 240VAC
• 최대 앰프 부하 : 10A
• 온도 제어 범위 : J형 모델 : -40°C ~ 370°C
• K형 모델 : -40°C ~ 482°C
• 온도 표시 단위 : 모델에 따라 °F 또는 °C
• 센서 입력 : 1.5m의 J형 또는 K형 열전쌍 공장 설치
• 정확도 : +/- 1% 전체 스팬
• Hysteresis : 1° ~ 99°(°F 또는 °C)에서 조정 가능한 설정
• 알람 : 가청 (높거나 낮은 범위에 대해 프로그래밍 가능)
• 입력 전원 코드(1.5m) : 120VAC 모델 : NEMA 5-15 플러그
• 240VAC 모델 : NEMA 6-15 플러그(다른 옵션 사용 가능)
• 출력 전원 코드(1.5m) : 120VAC 모델 : NEMA 5-15R 콘센트
• 240VAC 모델 : NEMA 6-15R 콘센트(다른 옵션 사용 가능)
• 특수 기능 : 설정값을 제외한 모든 매개변수에 대한 암호 보호 *센서 단선 작동 옵션
• 환경 노출 : 작동 범위 : 0°C ~ 70°C
• 보관 범위 : -20°C ~ 80°C
• 상대 습도 : < 80% 비응축 온도
• 인클로저 치수 : 140mm x 45mm x 108mm

Features & Benefits

• 온도 제어 구역당 하나의 모듈
• 모듈의 3개 버튼 및 3자리 디스플레이로 완전히 프로그래밍 가능
• 오버슈팅을 최소화하기 위한 자동 튜닝을 통한 PID 제어
• 시스템에 대한 Modbus RTU 통신
• 저온 및 고온 경보 설정
• 상태 표시를 위한 눈에 잘 띄는 다색 디스플레이

• 높은 유연성 : 6mm 굽힘 반경
• 전력 밀도 : 0.008와트/ mm2
• 최대 노출 온도 : 232°C
• 절연 강도 : 2000볼트 이상
• 전압 선택 : 120VAC 또는 240VAC
• 전원 코드(1.8m) : 표준 ACR Hot Bonder 호환 플러그(NEMA L15-30)
• 온도조절기 : 핫본더/온도 조절기 필요

LYNX™ POWER HARNESS

각 온도 컨트롤 모듈은 도킹 스테이션으로부터 전원을 공급받으며, 도킹 스테이션은 히터에도 전원을 공급합니다. 활력 있는 열천 가열 재킷에는 일반적으로 빠른 설치를 위해 미리 연결된 도킹 스테이션이 포함되어 있습니다. 다른 히터는 미리 배선된 도크 및 온도 센서와 함께 주문될 수 있습니다. 히터에 도크가 포함되어 있는 경우 적절한 전원 플러그에 필요한 길이의 전원 하니스를 선택합니다.

• Part No. : LYNX-HN-C

LYNX™ DOCKING STATION

도크가 없는 히터의 경우 적절한 콘센트가 있는 어셈블리를 선택하십시오. 이는 시스템에 사용되는 히터 플러그와 센서 유형에 따라 결정됩니다. 온도 센서 리셉터클은 표준 또는 최소 크기를 사용할 수 있습니다. 도킹 스테이션 어셈블리는 작동을 위해 전원 하니스 및 모듈이 필요합니다.

• Part No. : LYNX-DOC1

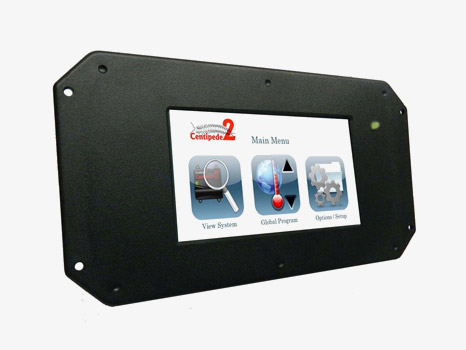

Features & Benefits

• 풀 컬러 터치스크린 운영자 인터페이스를 제공
• 최대 4개의 히터 라인을 프로그래밍하고 모니터링 가능(최대 128개 구역)
• 중앙 모니터링 시스템으로 데이터 스트리밍 기능
• 양방향 통신 가능

• 제어 구역 : 최대 128개 구역을 모니터링하고 편집
• 프로그래밍 : 개별 시스템과 글로벌 시스템 간에 설정 전환 가능
• 연결 : 제어 스트링을 4개까지 연결 가능한 RJ-45 커넥터 포함(4개)
• 온도 설정 범위 : 0°C ~ 320°C (°C로만 표시)
• 최대 상한 : 325°C
• 터치 스크린 크기 : 152mm x 85mm
• 외부 통신 프로토콜 : RS-232C를 통한 Modbus RTU
• RS-232C를 통한 로컬 사용자 인터페이스(LUI)
• 범용 입력 전압 : 100-240VAC
• 지원 : 패널 마운트

센티피드2 온도 제어 모듈

• BriskHeat® Cloth Heating Jacket 시스템 제어에 이상적
• 소형 PID 자동 조정 온도 컨트롤러. 제어 영역당 하나의 모듈
• CAT 5 통신 케이블과 함께 네트워크 연결
• 새롭고 강력한 6핀 전원 및 BriskHeat ® 가열 재킷을 사용한 RTD 연결
• Centipede 2® 터치 스크린 인터페이스를 통해 전원 공급
• 각 구역에 대한 PID 자동 조정 제어
• 통신 링크를 통해 설정값을 수신하여 비휘발성 메모리에 저장(전원 차단 시 설정 유지)

CAT5 통신 케이블
